IEC 62133 Komora do badań bezpieczeństwa litowego w zakresie rozbicia baterii i penetracji paznokci

Wraz z szybkim rozwojem pojazdów elektrycznych, systemów magazynowania energii i zastosowań baterii litowo-jonowych, zapewnienie bezpieczeństwa baterii stało się kluczowym wyzwaniem dla producentów na całym świecie.

Testy zgniatania i penetracji baterii igłą symulują ekstremalne warunki mechanicznego obciążenia w celu oceny odporności baterii na deformację, wewnętrzne zwarcia i ryzyko ucieczki termicznej.

Testy te pomagają producentom baterii i laboratoriom:

• Walidacja bezpieczeństwa baterii przed masową produkcją
• Optymalizacja konstrukcji ogniw i pakietów baterii
• Zmniejszenie ryzyka spowodowanego uszkodzeniami mechanicznymi
• Zgodność z międzynarodowymi normami bezpieczeństwa baterii
• Poprawa niezawodności systemów pojazdów elektrycznych i magazynowania energii

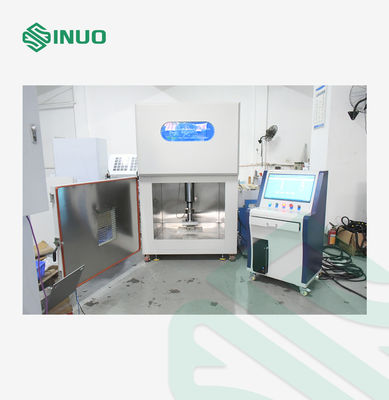

Komora do testowania zgniatania i penetracji baterii igłą jest przeznaczona do oceny bezpieczeństwa baterii litowo-jonowych, ogniw bateryjnych i modułów baterii pojazdów elektrycznych w ekstremalnych warunkach mechanicznego obciążenia.

Podczas transportu, ładowania, wypadków lub zdarzeń ucieczki termicznej, baterie litowe mogą być narażone na zewnętrzne uderzenia, deformację ściskaną lub ryzyko wewnętrznego zwarcia. Testy zgniatania i penetracji igłą symulują te niebezpieczne warunki w celu weryfikacji bezpieczeństwa konstrukcyjnego baterii, reakcji napięciowej, odporności na deformację i zachowania termicznego.

Ten system testowy jest szeroko stosowany przez producentów baterii litowych, dostawców baterii do pojazdów elektrycznych, laboratoria motoryzacyjne i organizacje certyfikujące strony trzecie do oceny bezpieczeństwa baterii i testów zgodności.

Urządzenie jest zgodne z międzynarodowymi normami testowania baterii, w tym SAE J2464, IEC 62133 i ISO 12405-4:2018, dostarczając wiarygodnych danych testowych do walidacji bezpieczeństwa baterii.

Próbka baterii jest ściskana przy użyciu kontrolowanej siły lub wartości deformacji w celu symulacji uszkodzeń mechanicznych spowodowanych kolizją pojazdu lub ciśnieniem zewnętrznym.

Podczas testu system monitoruje:

• Siła zgniatania
• Deformacja przemieszczenia
• Zmiana napięcia baterii
• Zmiana temperatury

Test automatycznie zatrzymuje się po osiągnięciu zadanego warunku, takiego jak:

• Wymagana siła zgniatania
• Maksymalna deformacja
• Spadek napięcia do określonej wartości

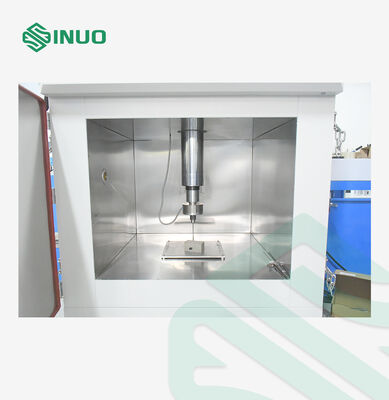

Stalowa igła penetruje ogniwo baterii ze kontrolowaną prędkością w celu symulacji warunków wewnętrznego zwarcia.

System rejestruje:

• Zmiana napięcia
• Wzrost temperatury
• Przemieszczenie penetracji
• Dane krzywej testowej

Pomaga to ocenić odporność baterii na ucieczkę termiczną i zagrożenia bezpieczeństwa.

System zapewnia elastyczne sterowanie testem z wieloma kryteriami automatycznego zatrzymania, zapewniając dokładną i niezawodną ocenę bezpieczeństwa baterii.

Obsługiwane warunki zatrzymania:

• Kontrola ciśnienia
• Kontrola przemieszczenia (deformacji)
• Kontrola monitorowania napięcia

Wiele warunków można połączyć zgodnie z różnymi wymaganiami testowania baterii. Test zostanie automatycznie zatrzymany po osiągnięciu dowolnego z zadanych warunków, poprawiając wydajność i bezpieczeństwo testowania.

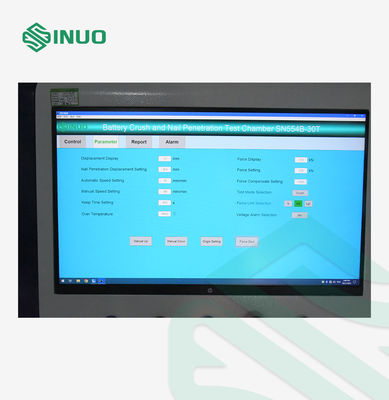

Zintegrowany system sterowania stale monitoruje i rejestruje kluczowe parametry testowe w całym procesie.

Parametry monitorowania w czasie rzeczywistym:

• Siła zgniatania
• Deformacja przemieszczenia
• Temperatura baterii
• Zmiana napięcia
• Prędkość testu

Wszystkie dane testowe, krzywe i wyniki można zapisywać, porównywać i eksportować do dalszej analizy i raportowania.

Zaprojektowana specjalnie do zastosowań testowania obciążeń baterii litowych, komora integruje wiele funkcji ochrony bezpieczeństwa w celu minimalizacji ryzyka operacyjnego.

Funkcje bezpieczeństwa obejmują:

• Okienko obserwacyjne przeciwwybuchowe
• Automatyczna konstrukcja odciążająca ciśnienie
• System odprowadzania dymu
• Wyłącznik awaryjny
• Zabezpieczenie przed przeciążeniem elektrycznym

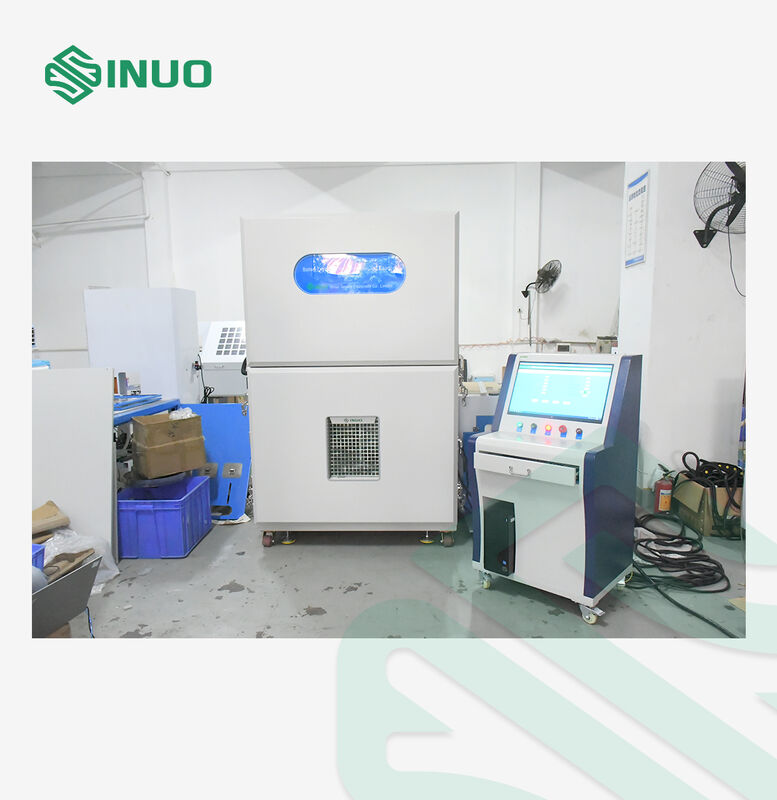

System sterowania jest oddzielony od komory testowej, co pozwala operatorom na przeprowadzanie testów zgniatania i penetracji baterii igłą z bezpiecznej odległości.

Ta konstrukcja zdalnego sterowania pomaga chronić personel przed potencjalnymi zagrożeniami, takimi jak:

• Rozerwanie baterii
• Emisja dymu
• Zdarzenia ucieczki termicznej
