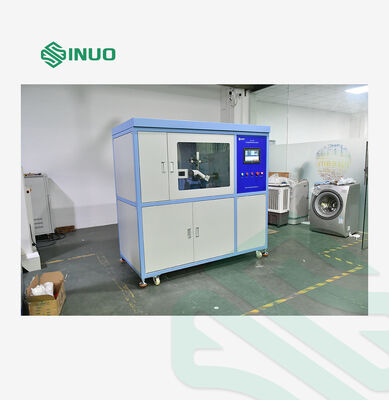

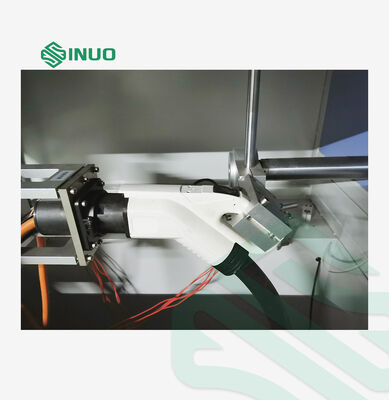

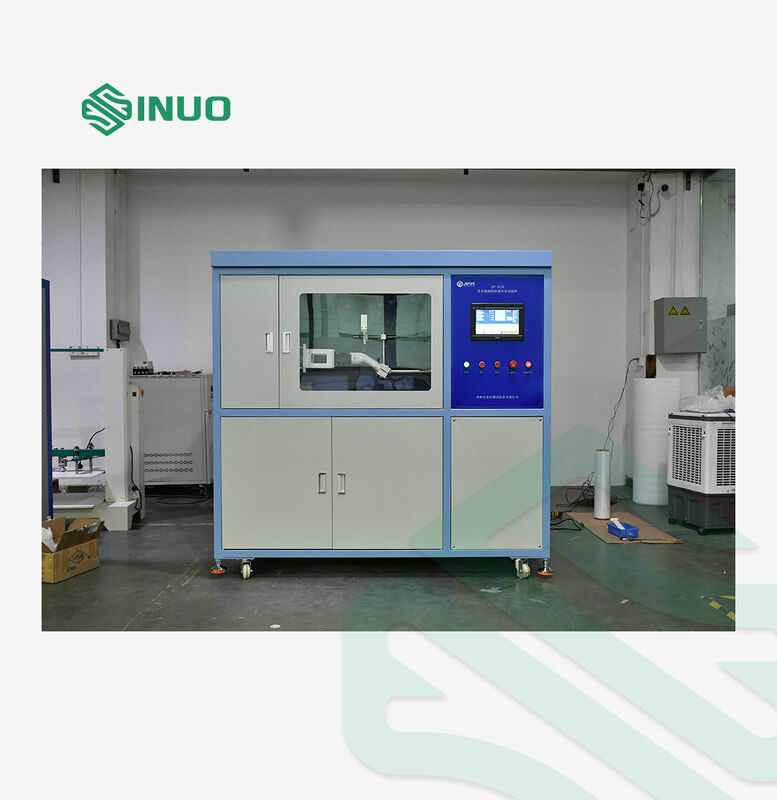

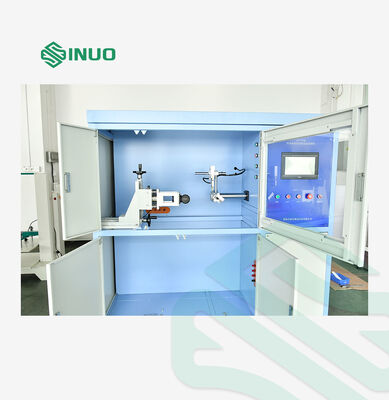

IEC 62196-1 System badań wzrostu temperatury węzła ładowania EV dla badań EVSE

Zespoły rozdzielnic niskiego napięcia

Napięcie wyjściowe

DC6V

Regulowany prąd testowy wyjściowy

DC10 ~ 2000,0A ciągle regulowany

Stabilność prądu testowego

± (2% wartości zadanej + 5 słów)

Dokładność wyświetlania prądu

± (1% odczytu + 5 cyfr)

Dokładność wyświetlania napięcia impedancyjnego

± (1% odczytu + 5 cyfr)

Stabilność napięcia testowego

(2% wartości zadanej + 5 słów)

Czas włączenia

1~999,9 sekundy

Czas wyłączenia

1~999,9 sekundy

Liczba cykli włączania i wyłączania

1~999999 razy, z funkcją pamięci wyłączenia, automatyczne wyłączenie po osiągnięciu zadanej liczby cykli

Test wzrostu temperatury za pomocą termopary

Czas skanowania 1S

Zakres pomiaru temperatury

0~200°C; Dokładność ±0,3% odczytu +1°C; Rozdzielczość: 0,1°C

Pomiar temperatury

16 kanałów (w tym 1 punkt do pomiaru temperatury otoczenia)

Konfiguracja termopar

Amerykańska firma Q, termopara z włókna typu T 30AWG, długość 2 metry, łącznie 16 sztuk

Prędkość akwizycji

1 sekunda/czas

Wyposażony w moduł pomiaru temperatury niezależnie opracowany przez naszą firmę, może być testowany pod napięciem, bez uszkadzania przyrządu, z silną odpornością na zakłócenia i może dokładnie opisać krzywą temperatury na komputerze.

Wyświetlanie temperatury i krzywej na komputerze

Oprogramowanie może ustawić kanał temperatury otoczenia, a temperatura otoczenia może być automatycznie odejmowana podczas zbierania danych

Urządzenie może być uruchamiane i zatrzymywane za pomocą sterowania komputerowego, a krzywa prądu, napięcia, temperatury i czasu może być zbierana jednocześnie, co jest wygodne dla użytkowników do analizy i użytkowania.

Obciążenie wykorzystuje rezystory rurowe o dużej mocy, które można regulować stopniowo:

1A/2A/2A/5A/10A/20A/20A/50/100A/200A/200A/500A/500A/500A

1 prąd wyjściowy, który można regulować ręcznie lub automatycznie

Zakres testu rezystancji styku

0~200mΩ, rozdzielczość 0,01mΩ, dokładność ±1%+3 cyfry

4-kanałowy test rezystancji jednocześnie

Mierzy rezystancję styku raz przy każdym włożeniu i wyjęciu, można również zmierzyć rezystancję styku raz po N włożeniach i wyjęciach
