Badanie w kodzie IEC 61851-1 IK
SNQC1008 High Energy Pendulum Hammer Impact Tester jest przeznaczony do testowania wytrzymałości mechanicznej i odporności na uderzenia stacji ładowania pojazdów elektrycznych, obudowy elektrycznej, szaf dystrybucyjnych energii,zestawy pomiarowe, i szafki z przełącznikami.
Zgodność z wymogami IEC 60068-2-75, IEC 62262 IK w zakresie ochrony przed uderzeniem oraz klauzulą 12 IEC 61851-1.11, badacz ocenia zdolność obudowy urządzenia do wytrzymania mechanicznych uderzeń zewnętrznych poprzez kontrolowane badania uderzeń wahadłowymi i pionowymi młotkami.
SNQC1008 jest szeroko stosowany przez producentów ładowarek EV, producentów sprzętu elektrycznego, laboratoria badawcze i centra badawczo-rozwojowe do weryfikacji wpływu IK i oceny trwałości obudowy.
| Obszar zastosowania | Typowe próbki testowe |
|---|---|
| Badanie urządzeń ładowania pojazdów elektrycznych | Stacje ładowania AC, stacje ładowania DC, obudowy EVSE |
| Badania uderzeń na obudowę elektryczną | Pozostałe urządzenia, z wyłączeniem tych objętych pozycją 8403 |
| Badania bezpieczeństwa elektrycznego w przemyśle | Sprzęt elektroniczny mocy i obudowy elektryczne na zewnątrz |
| Badania laboratoryjne certyfikacyjne | Weryfikacja poziomu ochrony IK zgodnie z normami IEC |
| Odmiana i ograniczenia | Stacje ładowania pojazdów elektrycznych; szafki do dystrybucji energii; skrzynki licznikowe; szafki do urządzeń przełącznikowych |
| Zasada badania |
Badanie Eha ((Próba młotkiem wahadłowym): Element uderzeniowy jest swobodnie uwalniany z określonej wysokości przez 1-metrową rurę wahadłową i uderza w próbkę w najniższym punkcie ścieżki wahadła.Energia uderzenia jest generowana przez konwersję energii potencjalnej grawitacyjnej na energię kinetyczną, osiągając w ten sposób cel badań uderzeniowych na próbce. Badanie Ehc (Vertical Hammer Test): Element uderzeniowy jest swobodnie uwalniany z określonej wysokości przez rurę przewodnią i uderza w próbkę w najniższym punkcie pionowego przebiegu.Energia uderzenia jest generowana poprzez konwersję energii potencjalnej grawitacyjnej na energię kinetyczną, osiągając w ten sposób cel badań uderzeniowych na próbce. |

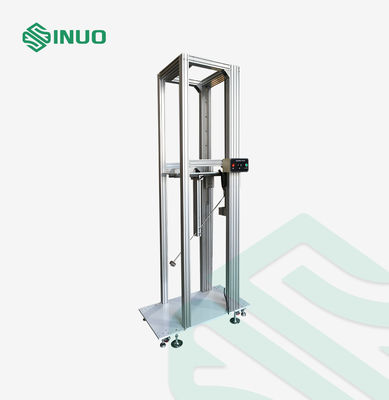

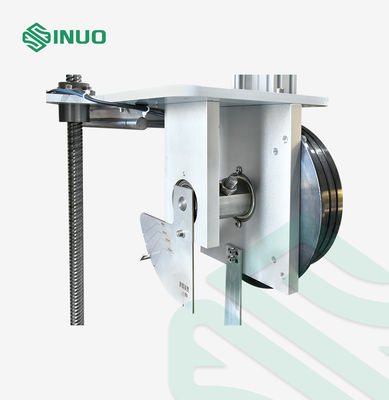

| Struktura i cechy | Konstrukcja wózka z pionowo regulowanym uchwytem i kątem uderzenia, odpowiednia do różnych rozmiarów stacji ładowania pojazdów elektrycznych i wymogów dotyczących wysokości uderzenia. |
| Środowisko operacyjne | Całkowite wymiary:W1300*D600*H3200mm;Waga: Około 250 kg |
| Model | Wymagania w zakresie ochrony środowiska | Wymagania w zakresie ochrony środowiska | Wymagania w zakresie ochrony środowiska | |
| Kontrola i obsługa | Działanie przyciskiem | Kontrola PLC, obsługa ekranu dotykowego | Kontrola PLC, obsługa ekranu dotykowego | |
| Próbka platformy | - Nie, nie. | - Tak, proszę. | - Tak, proszę. | |
| Funkcja zapobiegania wtórnym skutkom | - Tak, proszę. | - Tak, proszę. | - Tak, proszę. | |
| Zakres próbki testowej |
Uwaga: Maksymalny rozmiar stacji ładowania zainstalowanych na platformie próbkowej nie może przekraczać W × D × H = 1 × 1 × 2,0 m. Wysokość stacji ładowania stojących na podłodze nie może przekraczać 2,0 m.
|
|||
| Elementy badawcze |
|
|||
| System napędowy |
Podnoszenie: silnik + napęd reduktor Mechanizm uwalniania: uwalnianie elektromagnetyczne |
|||
| System transmisji | Precyzyjna śrubka kulista + liniowa szyba przewodnicza | |||
| Wpływ energii |
Młotek wahadłowy: 2 J, 5 J, 10 J, 20 J, 50 J Pionowy młotek: 2 J, 5 J, 10 J, 20 J, 50 J (nieobowiązkowe) |
|||
| Masa równoważna elementów uderzeniowych |
Młotek wahadłowy: 500 g,10,7 kg, 5 kg, 5 kg, 10 kg ± 2%, (głowa uderzeniowa w kącie opcjonalna) Pionowy młotek: 500 g,10,7 kg, 5 kg, 5 kg, 10 kg ± 2% (nieobowiązkowe) Konstrukcje ze stali nierdzewnej |
|||
| Rurka wahadłowa |
Długość: 1000 mm, średnica zewnętrzna: 15,9 mm Długość: 1000 mm, średnica zewnętrzna: 10,0 mm |

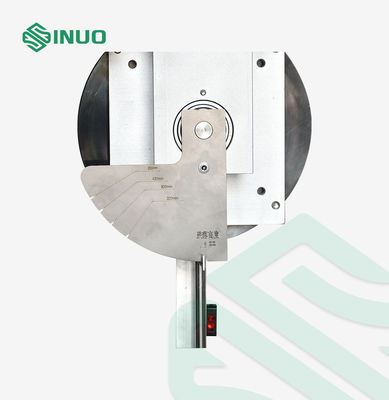

|||
| Werykacyjny rękaw młotka | Ręcznik przewodni dopasowany do różnych głowic młotków, rurka ze stali nierdzewnej | |||
| Wysokość pozycji uderzeniowej próbki (wysokość podnoszenia wahadła) | Elektrycznie regulowane w górę i w dół,Duch: 300~1800 mm | |||
| Wysokość uderzenia pionowego młotka | 500-2000 mm | |||
| Wysokość spadkowa ((Wysokość uderzenia wahadła) | 0 ‰ 500 mm, ze wskazaniem skali odpowiadającym kątowi obrotu wahadła; wahadło może obracać się od 0° do 90° | |||
| Przymocowanie i uwolnienie elementu uderzeniowego | Mechanizm elektromagnetycznego mocowania i uwalniania typu szpilki | |||
| Płytka bazowa | Płyty podłożowe ze stali niosącej obciążenia | |||
| Metoda przenoszenia | Wyposażone w nogi i koła, umożliwiające poruszanie się do wymaganej pozycji uderzeniowej. | |||
| Funkcja opcjonalna | Funkcja zapobiegania wtórnym uderzeniom | |||
| Załącznik | Tabela odniesienia do wyboru energii uderzenia i elementów uderzenia | |||
Tabele załącznika:Tabela 1 Charakterystyka elementów wpływu
| Energia/J | ≤ 1 ± 10% | 2 ± 5% | 5 ± 5% | 10 ± 5% | 20 ± 5% | 50 ± 5% |
| Masa równoważna ± 2% kg | 0.25(0.2) | 0.5 | 1.7 | 5 | 5 | 10 |
| Materiał | Włókna włókiennicze | Stalowe | ||||
| R/mm | 10 | 25 | 25 | 50 | 50 | 50 |
| D/mm | 18.5 ((20) | 35 | 60 | 80 | 100 | 125 |
| f/mm | 6.2(10) | 7 | 10 | 20 | 20 | 25 |
| r/mm | - | - | 6 | - | 10 | 17 |
| L/mm | Określone na podstawie masy równoważnej, patrz dodatek A. | |||||
Tabela 2 Wysokość upadku
| Energia/J | 0.14 | 0.2 | (0,3) | 0.35 | (0,4) | 0.5 | 0.7 | 1 | 2 | 5 | 10 | 20 | 50 | ||
| Masa równoważna/kg | 0.25 | (0,2) | 0.25 | (0,2) | 0.25 | (0,2) | (0,2) | 0.25 | 0.25 | 0.25 | 0.5 | 1.7 | 5 | 5 | 10 |
| Wysokość upadku ± 1% mm | 56 | (100) | 80 | (150) | 140 | (200) | (250) | 200 | 280 | 400 | 400 | 300 | 200 | 400 | 500 |
|
Uwaga 1: patrz uwaga do klauzuli 3.2.2. Uwaga 2:Jednostka energii Joule (J) w tej części jest pochodna ze standardowego przyspieszenia grawitacyjnego (g), gdzie zaokrąglona wartość g jest przyjmowana jako 10 m/s2. |
|||||||||||||||
Tabela 3 Zależność między kodem IK a odpowiednią energią uderzenia
| Kod IK | IK00 | IK01 | IK02 | IK03 | IK04 | IK05 | IK06 | IK07 | IK08 | IK09 | IK10 | IK11 |
| Energia oddziaływania/J | a) | 0.14 | 0.2 | 0.35 | 0.5 | 0.7 | 1 | 2 | 5 | 10 | 20 | 50 |
| Uwaga:IK11 jest przeznaczony do specjalnych obudow lub sieci ochronnych stosowanych w wyjątkowo trudnych warunkach zewnętrznych.IK11 nie zastępuje badania workiem piaskowym.. | ||||||||||||
| a Zgodnie z niniejszą normą nie zapewnia się ochrony. | ||||||||||||
