System badań ciśnienia obudowy akumulatora IEC 63370 pkt 19.10

IEC 63370, pkt 19.10System badania ciśnienia obudowy akumulatora

The Battery Case Pressure Testing System is designed for evaluating the mechanical strength and pressure resistance of battery enclosures used in battery-powered appliances with metal-ion chemistry batteries.

Zgodnie z normą IEC 63370, pkt 19.10,urządzenie to symuluje nieprawidłowe warunki wentylacji baterii poprzez stosowanie kontrolowanego ciśnienia wewnętrznego w celu sprawdzenia, czy obudowa baterii może wytrzymać ciśnienie powstałe w warunkach awarii.

To urządzenie laboratoryjne do badań bezpieczeństwa baterii jest odpowiednie dla producentów, laboratoriów certyfikujących i instytucji badawczych przeprowadzających badania ciśnienia obudowy baterii,oceny bezpieczeństwa baterii litowej, oraz weryfikacji zgodności IEC.

• Zaprojektowane zgodnie z wymaganiami bezpieczeństwa baterii określonymi w pkt 19.10 normy IEC 63370
• Odpowiednie do kompletnych zespołów akumulatorów chemii metalowo-jonowej
• System ręcznego podciśnienia z precyzyjnym monitorowaniem ciśnienia
• Ustawialna objętość wtrysku gazu dla różnych wymagań badawczych

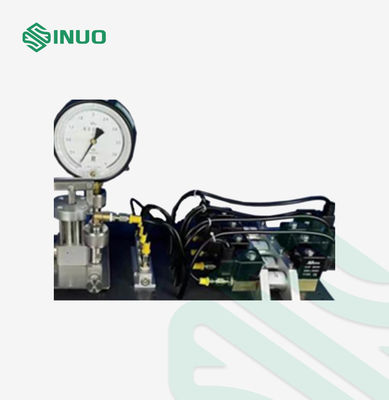

• Weryfikacja ciśnienia za pomocą wysoko dokładnego przyrządu mechanicznego miernika ciśnienia
• Kompaktna konstrukcja stołu odpowiednia do środowisk laboratoryjnych
• Niezawodne rozwiązanie do badań bezpieczeństwa urządzeń zasilanych bateriami

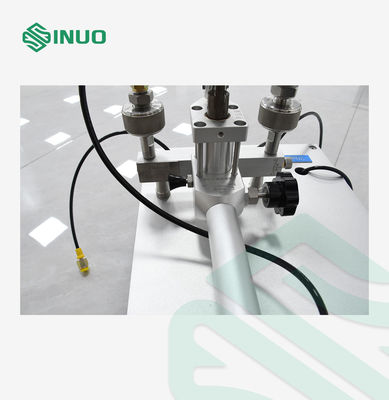

Próbkę poddawane jest ciśnieniu za pomocą ręcznej pompy, aż do osiągnięcia ciśnienia początkowego 2070 kPa ± 10%.podczas gdy mechanizm uderzenia tłoka kontroluje proces regulacji ciśnienia.

Po osiągnięciu określonego ciśnienia początkowego wymagana objętość powietrza jest wstrzykiwana przez otwór Φ2,85 ± 0,05 mm zgodnie z wymogami standardowymi.Następnie proces redukcji ciśnienia jest monitorowany, a ciśnienie wewnętrzne musi spaść poniżej 70 kPa w ciągu 30 sekund.

W przypadku wersji ręcznej objętość wstrzykiwanego powietrza jest kontrolowana przez operatora zgodnie z wymogami badania.

Zakres próbki testowej, zastosowanie, zasada, struktura i środowisko operacyjne
Próbka i ograniczenia	Kompletne baterie wykorzystujące chemię metalowo-jonową.
Celem badania	Używane do pomiaru odporności na ciśnienie obudowy urządzeń zasilanych bateriami wyposażonych w kompletne baterie przy użyciu chemii metalowo-jonowej.Badanie sprawdza, czy obudowa może wytrzymać ciśnienie wytwarzane przez odprowadzanie baterii w warunkach awarii i ocenia wytrzymałość obudowy.

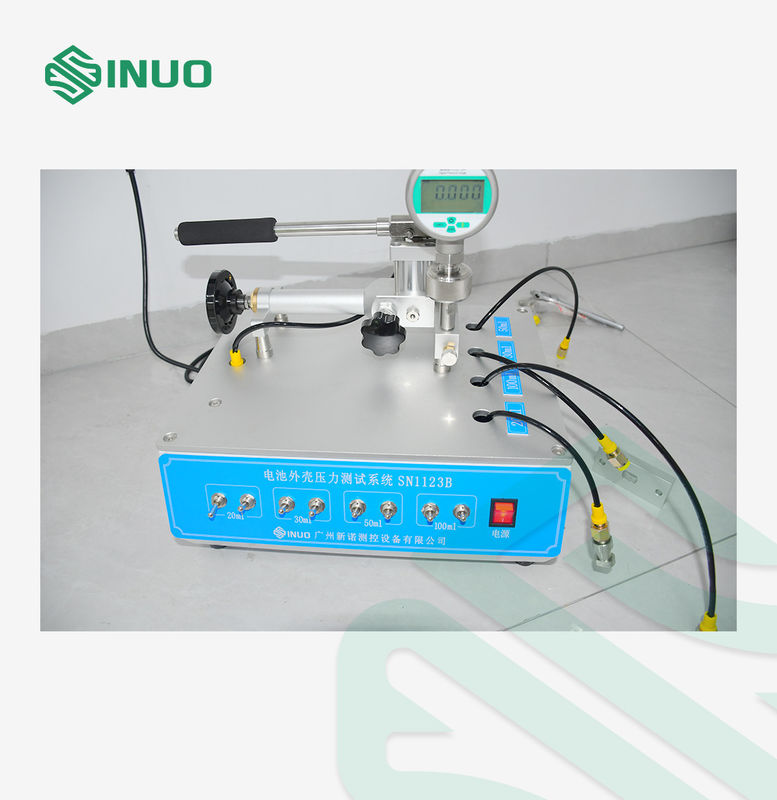

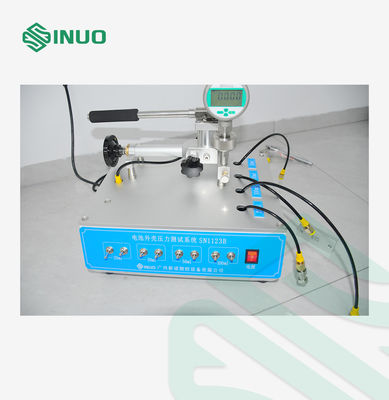

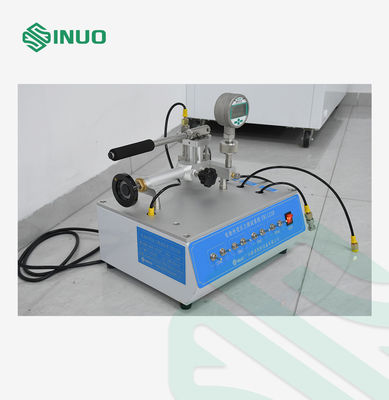

Struktura urządzeń	Urządzenie posiada strukturę typu skrzynki z ręcznym sterowaniem i wyświetlaczem miernika ciśnienia.Ma prostą obsługę i zwarty wygląd, włączając zalety podobnych produktów na całym świecie. Wymiary: Ok. 800 * 500 * 600 mm (W * H * D) Waga: około 80 kg
Środowisko operacyjne	zasilacz prądu prądu przemiennego 220V ±10%/5060 Hz; środowisko operacyjne: temperatura operacyjna 0°40 °C, wilgotność 30%~90%;
Specyfikacje działania
Model	SN1123B
Stacja	Jednorazowa stacja
Metody sterowania elektrycznego	Prężnik prądu
Sposób napędu	Prężarka ręczna
Środek badawczy	Gaz
Ciśnienie badawcze	00,01 ∼2,5 MPa; wyświetlone na manometrze
Czas testowania	Kontrola ręczna
Proces testowania	Przetwarzanie i usuwanie próbki ręcznie oraz ręczne sterowanie procesem
Złącze uszczelniające	Standardowa konfiguracja: jeden zestaw; średnica otworu: Φ2,85 ± 0,05 mm
Wymiary i masa urządzeń	L*W*H = 800*500*600 mm, masa: około 80 kg
Pojemność wtrysku powietrza	20,30,50, 100 ml
Środowisko operacyjne	Ciśnienie atmosferyczne: 80~106 kPa; temperatura otoczenia: 5~40°C; wilgotność względna: 20~80% RH. Urządzenie należy zainstalować w środowisku wolnym od silnych wstrząsów i wibracji,interferencje elektromagnetyczne, pyłu, gazów wybuchowych i gazów żrących, przy dobrych warunkach wentylacji i rozpraszania ciepła.

• Badania bezpieczeństwa urządzeń zasilanych bateriami litowymi
• Weryfikacja wytrzymałości mechanicznej obudowy akumulatora
• Badania zgodności z pkt 19.10 normy IEC 63370
• Opracowanie produktów z akumulatorami do ładowania
• Laboratoria certyfikujące bezpieczeństwo baterii
• Producenci urządzeń gospodarstwa domowego
• Producenci urządzeń zasilanych bateriami
