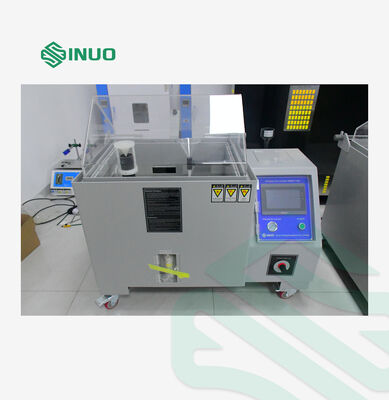

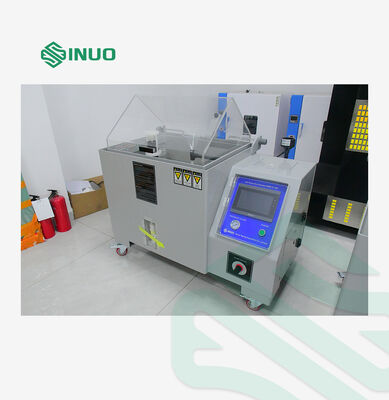

IEC 60068-2-11 Komora badawcza na rozpylanie soli do przyspieszonej próby odporności na korozję

1Temperatura otoczenia wynosi 5~30 °C, a wilgotność względna ≤ 85% R.H.;

2Miejsce montażu musi być płaskie i wolne od wibracji;

3Sprzęt musi być trzymany z dala od źródeł ciepła oraz substancji łatwopalnych i wybuchowych;

4Pozycja instalacji nie może być bezpośrednio narażona na działanie światła słonecznego, a cyrkulacja powietrza w pomieszczeniu musi być utrzymywana;

5Miejsce montażu sprzętu musi być czyste i nie może być instalowane w miejscu o większej ilości pyłu lub w miejscu wyjścia pyłu.

Temperatura laboratoryjna: RT ~ 50 °C

Temperatura beczki ciśnieniowej: RT ~ 63 °C

wilgotność względna ≥ 85% R.H

Temperatura laboratoryjna RT →+50 °C ≤ 60 min

Temperatura beczki ciśnieniowej RT →+63 °C ≤ 60 min

Rozdzielczość temperatury: 0,1 °C

Odchylenie temperatury: ± 1 °C

Jednorodność temperatury: 2 °C

Zmiany temperatury: 1 °C

Objętość oprysku (m1/80cm2/h) 1,0~2,0 (zbiera się przez co najmniej 16 godzin i przyjmuje się średnią wartość)

Ciśnienie rozpylania: 1,00 ± 0,01 kgf/cm2

Wartość pH płynnej medycyny: neutralna 6,0~7.0, kwasowa 3,0~3.1

Wartość pH roztworu wstrzykiwacza: neutralna 6,5~7.2, kwasowość 3,1~3.3

Czas sterowania: 1S~9999H można ustawić dowolnie

Uwaga: utrata dwutlenku węgla w roztworze podczas opryskiwania może powodować zmianę wartości pH. Można stosować następujące metody,na przykład podgrzewanie roztworu do temperatury powyżej 35 °C przed wprowadzeniem go do urządzenia badawczego, lub użycie świeżej wrzącej wody do przygotowania roztworu w celu zmniejszenia zawartości dwutlenku węgla w roztworze, co może zapobiec zmianie wartości pH.Badanie kwasowe lub miedziano-przyspieszone badanie rozpylania soli ma na celu zapewnienie wartości pH roztworu rozpylającego., Ustawić wartość pH roztworu na 2,8 do 3,0 i sprawdzić, czy roztwór i/lub rozpuszczalnik spełniają wymagania.

1. IEC 60068-2-11-1981 Metoda badawcza na rozpylanie soli

2. ASTM. B117-2009 Badanie na rozpylanie soli

3. JIS H8502 Metoda badawcza na rozpylanie wodą słoną

4. ISO 9227-2006 Metoda badawcza na rozpylanie wodą solną

5. GB-T5170.8-2008 Metoda inspekcji urządzeń do badań środowiskowych produktów elektrycznych i elektronicznych - urządzeń do badań rozpylami solnymi

6. GB-T5170.11-2008 Metoda kontroli urządzeń do badań gazu korozyjnego

7. ISO9227 Badanie na rozpylanie soli

Laboratorium wykorzystuje importowaną płytę polietylenową z PVC (południowa Azja, Tajwan) o grubości 5 mm i trwałej temperaturze 85 °C.

Pokrycie pieczęci laboratorium wykonane jest z importowanej płyty akrylowej o grubości 5 mm.

Flaska z reagentem przyjmuje ukryte urządzenie do wykrywania poziomu wody, które jest łatwe do czyszczenia i nie łatwe do pęknięcia.

Beczki ciśnieniowe wykonane są ze stali nierdzewnej SUS304 #, odpornej na wysokie ciśnienie, która ma najlepszy efekt izolacji termicznej.

Szybkość wprowadzania próbek jest ograniczona do 1 m/s2 i do 1 m/s3.

Przykładowo:

Laboratorium jest zamknięte wodą, aby zapewnić, że do pudełka nie wycieknie żrący gaz.

Skrzynka sterująca i skrzynka badawcza są zintegrowane, a lewe i prawe konstrukcje są łatwe w obsłudze.

Przyjmuje się strukturę oddzielania wody i energii elektrycznej, aby skutecznie zapobiec wprowadzeniu wody do skrzynki sterującej i uszkodzeniu akcesoriów.

Pokrycie uszczelniające laboratorium jest wykonane z importowanej płyty akrylowej o grubości 5 mm, a górna część jest wykonana z 1000 kątów uszczelniającego pokrycia,który skutecznie zapobiega upadku kondensatu na powierzchnię próbki podczas badania i wpływa na wyniki badania.

Miernik ciśnienia, główny przełącznik zasilania.

Zawór magnetyczny do napełniania wody, zawór magnetyczny do rozpylania, zawór magnetyczny do rozpylania mgieł, deska dystrybucyjna zasilania, ochrona temperatury, beczka z nasyceniem powietrza, zawór kontrolny do rozpylania.

Przyjmuje się tryb ogrzewania parą wodną, a rurka grzewcza z stopem tytanu PID kontroluje ogrzewanie w celu osiągnięcia równowagi temperatury.

1- Dodatek wodny do beczki laboratoryjnej i ciśnieniowej:systemy sterowania dodatkiem wody ręczne i automatyczne mogą być podłączone do automatycznego systemu sterowania dodatkiem wody z rurki wody z kranu lub do trybów podwójnego dodatku wody ręcznego, który jest łatwy w obsłudze;

Uwaga: Jeżeli woda z kranu zawiera zbyt wiele zanieczyszczeń lub jest kwaśna lub alkaliczna, do wejścia do wody należy zainstalować filtr.

2. Dodatek wody do płynnej medycyny: przyjęty jest duży zbiornik wody z ukrytym wnętrzem, a przyjmowane jest ręczne uzupełnienie wody.

Urządzenie sterujące zaworem drenażowym, tryb drenażu ręcznego.

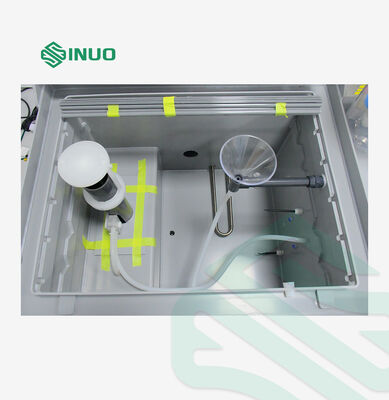

Przyjąć zasadę Bernoulta w celu wchłaniania słonej wody, a następnie jej atomizacji z jednolitym stopniem atomizacji;

Nie występuje blokada zjawiska krystalizacji, co może zapewnić standard ciągłego badania;

dmuchawy wykonane ze specjalnego szkła;

Zmienna wieża spryskiwacza może skutecznie rozpraszać spryskiwanie, zapewniać jednolite spryskiwanie i kontrolować ilość spryskiwania.

Kontynuacja/przerwanie

Ciśnienie rozpylania jest regulowane o 1 kg/cm2 w dwóch etapach. Po raz pierwszy sprężone powietrze jest regulowane na 2 kg/cm2 i wprowadzane do nasyconej beczki do ogrzewania.ciśnienie rozpylania jest ustawione na 1 kg/cm2.

1. Całkowicie automatyczne urządzenie wydechowe równoważone ciśnieniem, które musi być tylko podłączone do rurki wydechowej i automatycznie wypuszcza mgłę zgodnie z ciśnieniem w pudełku.

2. ręczne przełącznik przycisku odmywania mgły. Po prostu kliknij ten przycisk przed otwarciem osłony komory badawczej, aby szybko usunąć mgłę w pomieszczeniu.

3Uwaga: rurę wydechową do mgły maszyny należy przedłużyć do zewnętrznego miejsca otwartego,i należy unikać znajdowania się w pobliżu wyrobów żrących, aby zapobiec korozji innych wyrobów przez mgłę z maszyny; Rozszerzona rurka wydechowa musi być wolna od falistego odchylenia, aby zapobiec zablokowaniu przez kondensat w rurze wydechowej i skutecznemu wyładowaniu gazu odpadowego.

1Wyświetlacz dotykowy, przyjazny dla użytkownika interfejs, wszystkie informacje na pierwszy rzut oka.

2Całkowicie cyfrowy system ostrzegania przed wielokrotnym uszkodzeniem, zapobiegający suszonemu spalanie i nadgrzewaniu.

3Przyjmuje wysokiej mocy wyjście SSR i importowane czyste srebrne kontakty przekaźnika, z żywotnością 106 lat.

4. Tryb sterowania wielostronnym, który może być testowany w trybie ciągłym/przerywanym/ręcznym/automatycznym.

5Jest on wyposażony w tryb ręcznego/automatycznego usuwania mgły, aby zapewnić brak wycieku mgły soli, tak aby uniknąć korozji laboratorium.

6Ukryta metoda korekty zapewnia absolutną kontrolę temperatury.

7W przypadku nagłej awarii zasilania lub wyłączenia podczas eksperymentu, dane będą zapisywane automatycznie, bez utraty czasu eksperymentu,aby uniknąć ponownego eksperymentu.

Można ustawić na ekranie dotykowym

Wyświetla się ustawioną wartość i rzeczywistą wartość temperatury.

Wyświetlany na ekranie dotykowym, minimalny czas 1 sek.

Działanie ciągłe/działanie przerywane.

Górna i dolna granica zakresu maksymalnej temperatury 5 °C.

Wartość temperatury ustawionej, wartość temperatury bieżącej, czas ustawienia, czas bieżący, czas opryskiwania, czas stałej temperatury, wskaźnik nad temperaturą, wskaźnik niedoboru wody,wskaźnik końca działania, wskaźnik stanu rozpylania, wskaźnik stanu rozmywania.

PT100 platyna odporność.

Przeciwkointegrowane nasycenie PID, równoważony tryb regulacji temperatury BTC (przewodnik badawczy temperatury).

Ochrona przed nadciśnieniem, ochrona przed niedoborem wody.

Ochrona przed nadciśnieniem, ochrona przed niedoborem wody.

Suche spalanie rury grzewczej, nieprawidłowe dopływ wody i odprowadzanie

Ochrona przed wyciekiem, przeciążeniem i zwarciem

Temperatura otoczenia sprzętu musi być utrzymywana w zakresie 0 °C do +45 °C.

Odległość pomiędzy lewą i prawą stroną i tylnymi ścianami ściennymi pomieszczenia badawczego a ścianą nie może być mniejsza niż 600 mm,a odległość między przednią stroną a ścianą nie może być mniejsza niż 800 mmW przypadku transportu sprzętu, czy może on wejść przez drzwi, korytarz, windę itp., aby uniknąć wpływania na postęp projektu.
