Badanie CTI PTI dla materiału izolacyjnego pojazdów elektrycznych

Tester do badania ścieżek prądu upływu dla materiałów izolacyjnych EV CTI PTI zgodny z normą IEC 60112

Informacje o produkcie:

Tester porównawczego wskaźnika ścieżek prądu (CTI) i wskaźnika dowodowego ścieżek prądu (PTI) SN774 to profesjonalne laboratoryjne urządzenie testujące, zaprojektowane do oceny odporności materiałów izolacyjnych na ścieżki prądu. W pełni zgodne z globalnymi normami międzynarodowymi IEC, UL i ASTM, to precyzyjne urządzenie testujące jest szeroko stosowane w laboratoriach kontroli jakości, fabrykach produkcyjnych i niezależnych instytucjach certyfikujących w Europie, Ameryce Północnej, Azji Południowo-Wschodniej i innych regionach świata.

Symulując rzeczywiste środowisko pracy produktów elektrycznych, tester przyjmuje tryb kapania płynu chlorku amonu i przewodzenia elektrody wysokiego napięcia w celu wykrywania awarii izolacji, przebicia ścieżki prądu i zapłonu materiałów izolacyjnych pod łącznym działaniem pola elektrycznego, wilgotności i zanieczyszczeń. Zapewnia dokładne i wiarygodne dane testowe do wyboru materiałów, certyfikacji bezpieczeństwa produktów i kontroli jakości produktów elektrycznych i elektronicznych.

Zalety produktu i kluczowe cechy

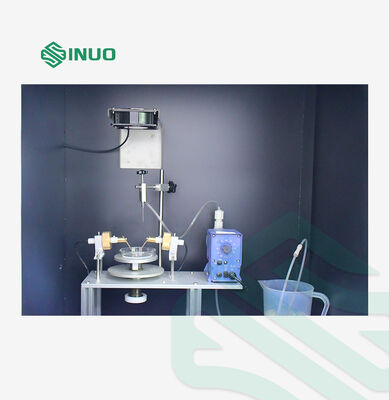

Precyzyjna konfiguracja testowa: Wyposażony w importowaną mikropompę Prominent, zapewniającą ultraprecyzyjną objętość kropli i interwał kapania, eliminując błędy obsługi ręcznej i zapewniając powtarzalne wyniki testów.

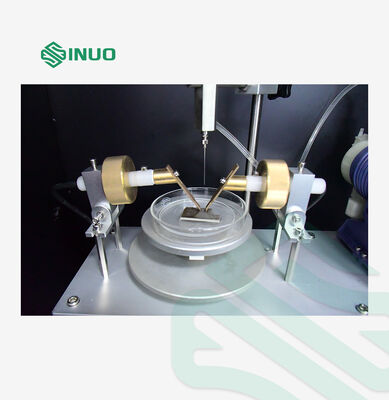

Profesjonalna elektroda platynowa: Przyjmuje elektrodę platynową o standardowym rozmiarze, z kątem wierzchołkowym 60° i stałym ciśnieniem 1,00 N, z wyświetlaniem ciśnienia w czasie rzeczywistym na ekranie, w pełni spełniającą standardowe wymagania testowe.

Inteligentny system sterowania PLC: Wyposażony w 7-calowy kolorowy ekran dotykowy, ustawianie napięcia testowego, prądu, liczby kropli i parametrów czasowych jednym kliknięciem, prosta obsługa i inteligentne wyświetlanie danych.

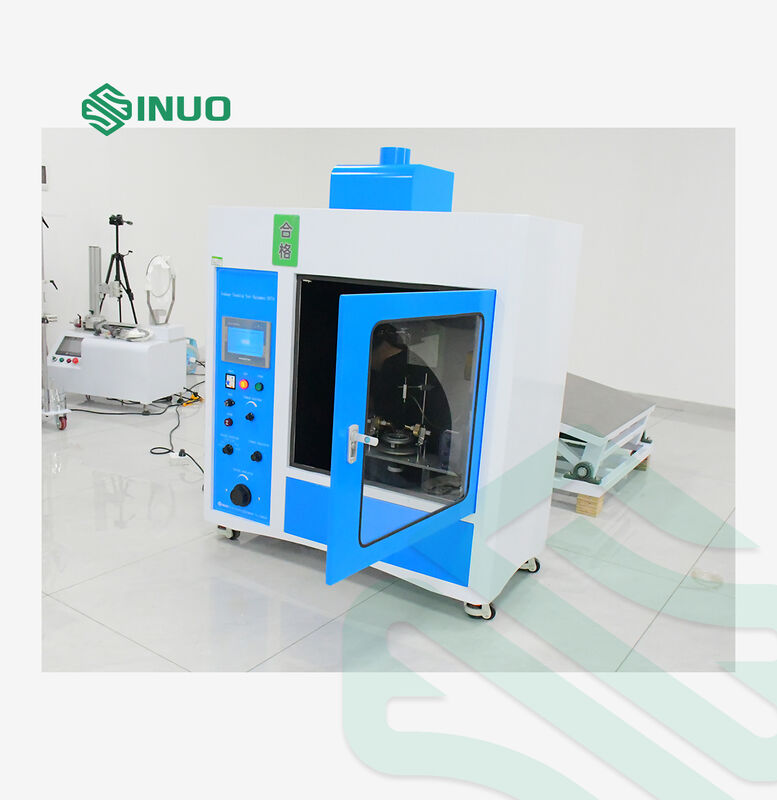

Bezpieczna i humanizowana konstrukcja: Zamknięta komora testowa, obsługa zewnętrzna po zamknięciu drzwi, automatyczny alarm w przypadku awarii ścieżki prądu (≥2s), skutecznie zapewniający bezpieczeństwo operatora.

Regulowana i kalibrowalna konstrukcja: Wyposażony w standardowy klocek pomiarowy, regulowaną wysokość stołu i kąt elektrody, wygodny do szybkiej kalibracji i spełniający różnorodne wymagania testowe.

Szeroki zakres zastosowań: Nadaje się do wszelkiego rodzaju materiałów izolacyjnych elektrycznych, tworzyw konstrukcyjnych i akcesoriów elektrycznych, wspierając przemysłową kontrolę jakości i testy R&D.

Parametry techniczne

Parametr\ model	SN774 (0,5 m³)
Napięcie robocze	AC 220V±10% / 50Hz, 1KVA
Sterowanie	PLC
Wyświetlacz	7-calowy kolorowy ekran dotykowy
Napięcie testowe	0~600V regulowane, precyzja 1,5%
Urządzenie czasowe	9999X0,1S
Elektroda	Elektroda platynowa, jedna para
Wymiary elektrody platynowej	(5±0,1) x (2±0,1) x (5) mm, skośna 30°
Kąt wierzchołkowy i odległość elektrody	60°±5°, odległość (4±0,1) mm
Ciśnienie elektrody	1,00N±0,05N Ciśnienie można regulować, a wartość można mierzyć i wyświetlać w czasie rzeczywistym na ekranie dotykowym
Sterowanie kapania płynu	Sterowane mikropompą Objętość i interwał kapania płynu są dokładne Marka mikropompy: Prominent
Interwał kapania płynu	30±5S, regulowany
Wysokość kapania płynu	35±5mm
Opóźnienie kapania płynu	0,2S (czas otwarcia zaworu elektromagnetycznego)
Rozmiar kropli	45~50 kropli/cm³Obwód opóźniający
2±0,1S (przy prądzie 0,5A lub większym)	Spadek ciśnienia przy zwarciu
8% MAX	Prąd zwarciowy
1±0,1A 1%	Prędkość wiatru
0,2m/s	Wymagania środowiskowe
0~40℃, wilgotność względna ≤80%, w miejscu bez wyraźnych wibracji i gazów korozyjnych	Rozmiar i waga urządzenia
1100mm* 550mm* 1100mm, 180KGS	Zgodność ze standardami
IEC60695, IEC60112, IEC 60598-1, IEC 60884-1, UL746A, ASTMD3638, itp.
