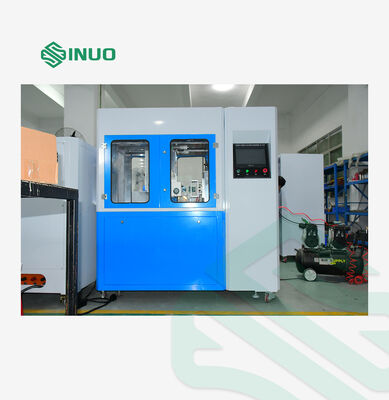

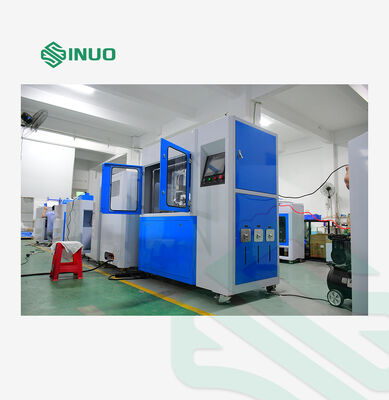

Tester złącza ładowania pojazdów elektrycznych zgodny z normą IEC 62196-1, tester wytrzymałości na wyciąganie wtyczki serwo i wytrzymałości na prąd zwarciowy

Treść testu

a) Zdolność wyłączania i obciążalność；b) Praca normalna

Zakres testowanych próbek

Ładowarka AC i DC

Stacja testowa

Pojedyncza stacja

Metoda sterowania elektrycznego

Inteligentne zintegrowane sterowanie Mitsubishi PLC, obsługa 7-calowego kolorowego interfejsu dotykowego człowiek-maszyna

Tryb pracy

 Praca ręczna lub sterowana programowo

Funkcja

Posiada funkcję symulacji normalnej pracy interfejsu ładowania, która może realizować operację wtykania i wyciągania interfejsu ładowania, a także programowalne ustawienie prędkości testu, czasu testu i liczby testów

Tryb napędu

Silnik serwo napędza ruchy wtykania i wyciągania oraz ruchy obrotowe i zwilżania cieczą, a pomocniczy cylinder realizuje otwieranie i zamykanie mechanizmu blokującego przełącznik.

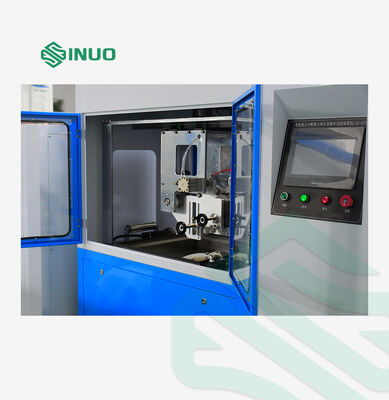

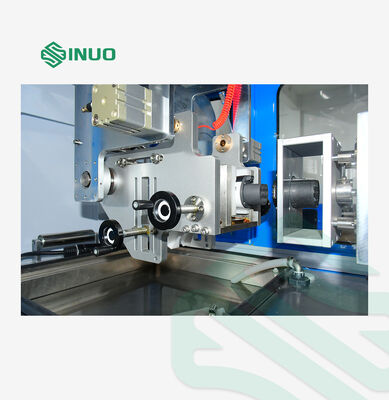

Uchwyt próbki i metoda mocowania

Mocowanie mechaniczne, trójwymiarowy regulowany uchwyt X/Y/Z, regulowana pozycja punktu mocowania, uniwersalny uchwyt odpowiedni do interfejsów ładowania AC/DC zgodnych z normami krajowymi, amerykańskimi i europejskimi


Automatyczne obracanie

Wyposażony w automatyczny mechanizm obracania na uchwycie ładowarki, który może obracać się o 90 stopni, a czas przytrzymania obrotu można dowolnie ustawić w zakresie (0 ~ 600) s, co pozwala na testowanie zanurzenia w roztworze zgodnie z klauzulą 23.3.2 normy IEC 62196-1:2022.

Liczba prób

0 ~ 999999 razy, można ustawić wstępnie, automatycznie zatrzymuje się po osiągnięciu ustawionej wartości

Czas przewodzenia przy zdolności wyłączania

1-999,9 s, można ustawić wstępnie (norma wymaga, aby kontakt elektryczny był utrzymywany przez nie więcej niż 4 s i nie mniej niż 2 s)

Prędkość wtykania i wyciągania

0-10 razy/min, można ustawić wstępnie (3,75 cyklu/min, 7,5 suwów/min)

Skok testowy

0-150 mm, można ustawić wstępnie (odległość między wtyczką testową a gniazdem testowym wynosi ≥50 mm)

Prędkość testu

0-1100 mm/s można ustawić bezpośrednio na ekranie dotykowym

Wyświetlanie wartości siły

Wyposażony w czujnik siły o zakresie 50 kg, który może monitorować wartość siły w czasie rzeczywistym, tworzyć krzywą siła-czas, wyświetlać maksymalną siłę wtykania i wyciągania oraz wyświetlać aktualną wartość siły, zakres wartości siły (0 ~ 500) N

Urządzenie blokujące

Posiada funkcję automatycznego naciskania mechanicznego urządzenia blokującego w celu symulacji normalnych warunków pracy.

Zbiornik na roztwór

Wyposażony w jeden zbiornik na roztwór, który może pomieścić symulowany roztwór wody z solą i pyłem zgodnie z klauzulą 23.3.2 normy IEC 62196-1:2022, należy pamiętać, że roztwór powinien być przygotowany przez użytkownika

Wymagania dotyczące zanurzenia w roztworze

Można ustawić liczbę zanurzeń, czas zanurzenia, czas suszenia, liczbę wtykań i wyciągań oraz liczbę cykli

Obciążenie

Zewnętrzne, może współpracować z SN2217-480V250A

Funkcja wykrywania

Po podłączeniu obciążenia może realizować alarm przerwania obwodu i rejestrować aktualną liczbę cykli.

Zabezpieczenia

Zabezpieczenie przed uziemieniem, zabezpieczenie przed zwarciem, zabezpieczenie przed przeciążeniem
