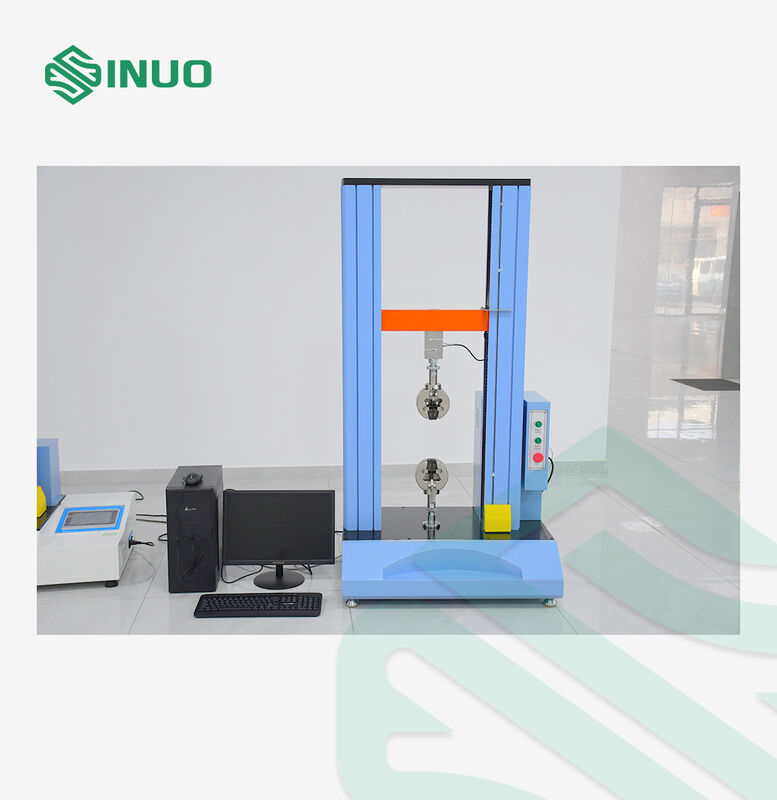

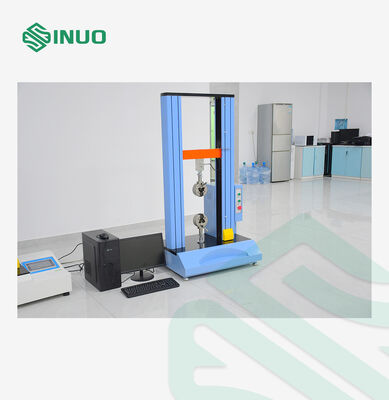

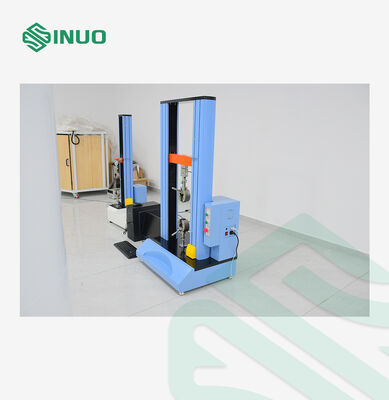

10kN Uniwersalna Maszyna do Testowania Materiałów do Testów Rozciągania, Ściskania i Zginania

Przegląd produktu:

Maszyna ta wykorzystuje sterowanie komputerowe, szeroko stosowana w badaniach właściwości mechanicznych różnych materiałów, ze specjalnymi uchwytami nadaje się również do testów rozciągania, ściskania, odrywania, ścinania, rozrywania, zginania (składania) wszystkich rodzajów gotowych produktów. Może drukować szereg danych, na podstawie różnych danych tworzyć porównania graficzne, wysoka precyzja sterowania, łatwość obsługi; Konstrukcja modułowa, różnorodność akcesoriów, elastyczne dopasowanie.

Kluczowe cechy

Wielofunkcyjna Platforma do Testowania Materiałów

Jedna rama testowa może być skonfigurowana do różnych zastosowań w testach mechanicznych, w tym:

• Testowanie wytrzymałości na rozciąganie i wydłużenia
• Testowanie ściskania
• Testowanie zginania trójpunktowego
• Testowanie ścinania
• Testowanie rozrywania
• Testowanie odrywania
• Testowanie przebicia
• Testowanie naprężenia i ściskania sprężyn
• Testy cykliczne statyczne i dynamiczne

System sterowania oparty na komputerze pozwala na konfigurację prędkości testu, warunków obciążenia, warunków zerwania i czasu trwania testu zgodnie z wybraną metodą testową.

Napęd Serwo dla Stabilnego Sterowania Ruchem

System silnika serwo zapewnia sprzężenie zwrotne w pętli zamkniętej pozycji, prędkości i momentu obrotowego, pomagając utrzymać stabilny ruch podczas testowania.

System napędowy został zaprojektowany do płynnej pracy zarówno przy niskich, jak i wysokich prędkościach oraz zapewnia szybką reakcję podczas przyspieszania i hamowania.

Precyzyjna Przekładnia Śrubowo-Kulowa

Maszyna wykorzystuje tajwański system przekładni śrubowo-kulowej ZPT do dokładnego i stabilnego ruchu mechanicznego.

Konstrukcja śruby kulowej zapewnia efektywne przenoszenie mocy, niskie tarcie i dobrą powtarzalność pozycjonowania, co czyni ją odpowiednią do kontrolowanych ruchów testów rozciągania, ściskania i zginania.

Szybkie Pozyskiwanie Danych

System sterowania wykorzystuje 24-bitowe urządzenie akwizycji analogowo-cyfrowej z częstotliwością próbkowania do2000 pomiarów na sekundę.

Umożliwia to systemowi przechwytywanie szybkich zmian siły podczas testu i przetwarzanie danych pomiarowych o wysokiej rozdzielczości.

Enkoder przemieszczenia zapewnia rozdzielczość do 0,0005 mm zgodnie z dostarczoną konfiguracją.

Elastyczne Oprogramowanie Testowe

Dostarczone oprogramowanie komputerowe zapewnia konfigurację testu, pomiary w czasie rzeczywistym, analizę krzywych i generowanie raportów.

Użytkownicy mogą konfigurować różne projekty testowe i wybierać wymagane jednostki miary, parametry sterowania i pozycje wyników.

Obsługiwane krzywe obejmują:

• Obciążenie–Przemieszczenie
• Obciążenie–Czas
• Przemieszczenie–Czas
• Naprężenie–Odkształcenie
• Odkształcenie–Czas
• Naprężenie–Czas

Oprogramowanie obsługuje również obliczenia statystyczne, w tym wartość średnią, odchylenie standardowe i współczynnik zmienności.

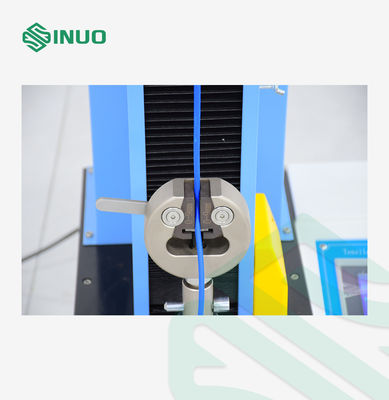

Standardowe Uchwyty Testowe

Uniwersalna maszyna testująca może być dostarczana z wieloma wymiennymi uchwytami do różnych zastosowań w testach mechanicznych.

Dostarczony uchwyt do zginania trójpunktowego jest zaprojektowany zgodnie z konfiguracją określoną dla testu ISO 178.

W dostarczonej konfiguracji znajduje się również ekstensometr do dużych odkształceń do pomiaru odkształcenia.

Oprogramowanie do Testowania i Pomiarów

System pomiarowo-kontrolny TM2101 jest opracowany do uniwersalnych zastosowań w testowaniu materiałów.

Może być skonfigurowany do różnych procedur testowych i obsługuje ocenę właściwości mechanicznych w warunkach rozciągania, ściskania, zginania, ścinania, rozrywania, odrywania i przebijania.

Lista konfiguracji:

★ Wybitne cechy oprogramowania

1. Obsługa przełączania interfejsu angielskiego i chińskiego.

2. Obsługa nawigacji funkcjonalnej, użytkownicy wchodzą do odpowiedniego modułu funkcji testowej zgodnie z interfejsem nawigacyjnym.

3. Obsługa testów właściwości mechanicznych wszelkiego rodzaju materiałów metalowych, takich jak rozciąganie, ściskanie, zginanie, ścinanie i inne testy metali.

4. Obsługa testów właściwości mechanicznych wszelkiego rodzaju materiałów niemetalowych, takich jak wytrzymałość na ściskanie i zginanie cementu, ściskanie betonu, ściskanie pianki sztywnej itp.

5. Obsługa rozszerzonej funkcji testowej, użytkownicy mogą dodawać własne pozycje testowe.

6. Niezależny otwarty moduł ustawiania projektów testowych, projekty testowe mogą być tworzone przez personel techniczny, operatorzy testowi odwołują się do projektów testowych w celu wykonania testów, znacznie zmniejszając wymagania dotyczące poziomu profesjonalnego większości operatorów testowych i trudność obsługi.

7. Projekt procesu sterowania testem, użytkownicy widzą kroki sterowania testem na pierwszy rzut oka, bogate typy instrukcji.

8. Nazwa danych testowych może być modyfikowana, a kolejność wyświetlania danych testowych może być dostosowywana w celu spełnienia specjalnych wymagań użytkowników dotyczących wyjścia danych.

9. Obsługa niestandardowego dodawania pozycji danych testowych.

10. Obsługa niestandardowego dodawania standardów testowych i przetwarzania danych testowych.

11. Obsługa obliczeń statystycznych danych testowych (średnia, odchylenie standardowe, współczynnik zmienności).

12. Obsługa analizy krzywych;

13. Obsługa śledzenia testów.

14. Obsługa niestandardowych raportów testowych, przy użyciu arkusza Word lub Excel, łatwa w obsłudze, proste ustawienia, można drukować lub podglądać.

15. Oprogramowanie posiada różnorodne zabezpieczenia sprzętowe i testowe.

16. Szczegółowa dokumentacja pomocy oprogramowania.

System Sterowania i Bezpieczeństwa

Maszyna łączy sterowanie oprogramowaniem z fizycznymi przyciskami sterowania dla wygodnej obsługi laboratoryjnej.

Funkcje bezpieczeństwa obejmują:

• Zatrzymanie awaryjne
• Sterowanie ruchem szybkim/wolnym
• Górne i dolne ograniczenia ruchu
• Ochrona przed przeciążeniem
• Automatyczne zatrzymanie przy zerwaniu
• Obsługa oprogramowania i jednostki sterującej

Płyta sterująca zapewnia również wiele interfejsów wejścia/wyjścia do rozbudowy systemu, w tym USB, RS232, RS485, analogowe wejście/wyjście i interfejsy enkoderów.
