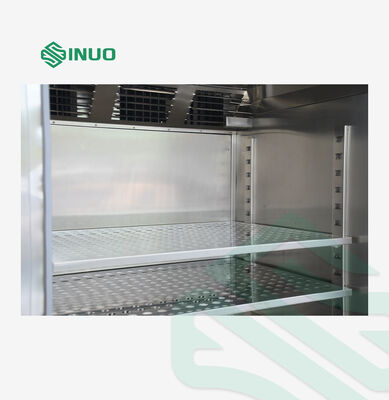

IEC 60068-2-1 Komora do badań środowiskowych przeciwwybuchowych do badań temperatury i wilgotności

Kontrola i obsługa

PLC i inteligentny układ sterowania ekranu dotykowego

Wielkość komory

Wielkość wewnętrzna

Wielkość zewnętrzna

1000*1000*1000 mm

1250*2150*1950 mm

Zakres temperatury

-70 °C ~+150 °C

Zakres wilgotności

20%~98%RH

(temperatura: 20°C ∼ 85°C, odsyłaj do diagramu zakresu temperatury i wilgotności regulowanego, bez aktywnego obciążenia cieplnego)

Zmiany temperatury

±0,5°C

Fluktuacja wilgotności

≤ 2,5%

Odchylenie temperatury

≤ ± 2,0°C

Odchylenie wilgotności

≤ ± 3%

Poziom ogrzewania

-70°C→+150°C ≤2-3°C/min Średnie bezobciążenie

Prędkość chłodzenia

+150°C→-70°C ≤1°C/min Średnie bezobciążenie

Warunki obciążenia

Żadnego

Hałas pracy

Poziom hałasu ≤ 70 dB (A)

(Pomiar w pomieszczeniu izolowanym od dźwięku o temperaturze otoczenia 25°C i niskim echo.Każdy punkt badawczy znajduje się w odległości 1 metra od źródła hałasu w poziomie i 1 metra nad ziemią.- Tak.

Struktura izolacji obudowy

1Materiał ścian zewnętrznych: płyta A3.

2Materiał ściany wewnętrznej: szczotkowana płyta ze stali nierdzewnej SUS#304.

3Materiał izolacji termicznej komory: sztywna pianka poliuretanowa odporna na wysoką temperaturę 100 mm.

4Materiał izolacyjny drzwi komory: 100 mm sztywnej pianki poliuretanowej odpornej na wysokie temperatury.

Wytrzymałość konstrukcji dolnej

Pojemność ciężkości toru na dnie komory badawczej: ≤ 100 kg/m2 (obciążenie)

Kanał klimatyzacji

1- wentylatory odśrodkowe o długiej osi ze stali nierdzewnej: 4 zestawy/90 W.

2. wentylator, grzejnik, parownik (również odwilżacz), urządzenie drenażowe, port równoważenia ciśnienia, regulowany deflektor powietrza, czujnik temperatury

Standardowa konfiguracja komory badawczej

1Okno obserwacyjne: 400x600x40 mm 3-warstwowe szkło podciśnione pod próżnią

2. Płaskie wbudowane uchwyty

3. zawiasy drzwiowe: zawiasy importowane SUS # 304

4. Lampa oszczędna energii wewnątrz komory

5. otwór ołowiowy: φ100 mm 1 sztukę

Drzwi komory

1. Drzwi jednokomórkowe otwierają się na zewnątrz, z zawiasem po lewej stronie i uchwytem po prawej stronie (jeśli są skierowane do przodu pudełka).

2. wyposażone w mechanizm zamykania drzwi bezpieczeństwa (drzwi można otworzyć w pomieszczeniu badawczym), drzwi wyposażone są w ciepło elektryczne w celu zapobiegania kondensacji,i zakres widoczny okna obserwacyjnego ze szkła izolacyjnego (W400×H600mm)Ramy drzwi są wyposażone w urządzenie elektryczne do ogrzewania przeciw kondensacji.

Wybuchoodporny port odcisku ciśnienia

Urządzenie jest wyposażone w jeden wybuchoodporny wylot na lewą stronę, o wymiarach 300 mm × 300 mm. Gdy ciśnienie wewnętrzne komory wynosi ≥ 0,104 MPa,wylotowy przycisk otworzy się automatycznie.

Łańcuch przeciwwybuchowy

Okno odporne na wybuchy

Panel sterowania

7-calowy wyświetlacz sterownika, wyświetlacz kontroli temperatury (wilgotności), światło wskazujące na działanie i przycisk oświetleniowy.

Pokój mechaniczny

Jednostka chłodnicza, tablica z wodą kompresorową, urządzenie zmniejszające ciśnienie, urządzenie grzewcze

Kabinety do dystrybucji energii elektrycznej

Płyty rozdzielcze, wentylator chłodzący, przełącznik zasilania głównego, transformator, przekaźnik pośredni, przekaźnik czasowy, przekaźnik stałego stanu, kontaktor prądu przemiennego, wyłącznik

Ogrzewacz

1. grzejnik elektryczny z stali nierdzewnej w kształcie chłodnicy typu płetwy

2. Metoda sterowania ogrzewaniem: SSR (Solid State Relay) bezkontaktowa modulacja szerokości impulsu o równym okresie

3Moc ogrzewania: około 4 kW

Otwór w kablu zasilania

Położone z tyłu komory
