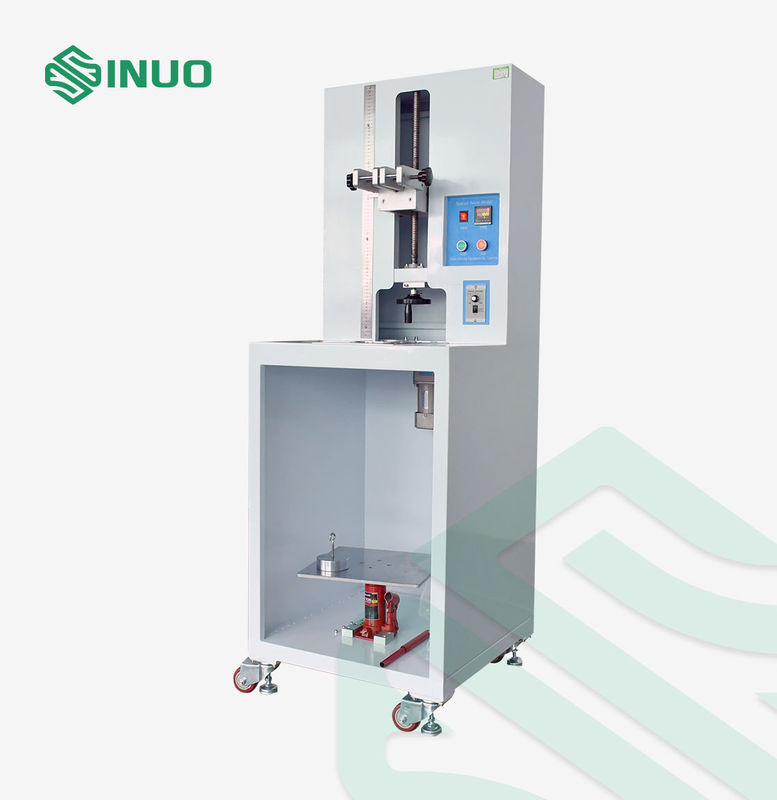

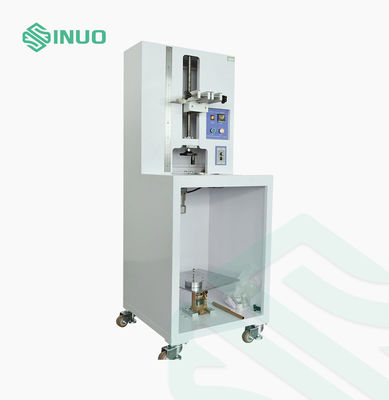

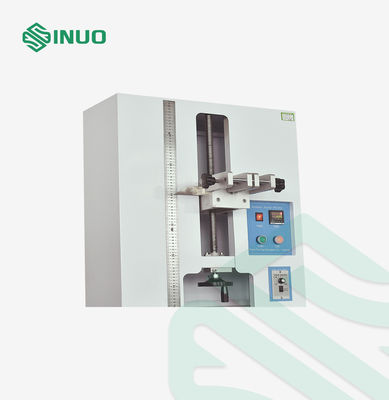

Urządzenie do mechanicznych testów złączy śrubowych zgodnie z IEC 62196

Informacje o produkcie

Ta maszyna testująca jest zgodna z IEC 62196-3:2026 klauzula 13, IEC 62196-1:2022 klauzula 13.3.1 rysunek 12, tabela 5.

Zgodność ta służy do oceny, czy konstrukcja i budowa złącza śrubowego jest zgodna z wymogiem braku nadmiernego uszkodzenia przewodu. Ponadto służy do sprawdzenia, czy złącze śrubowe jest w stanie wytrzymać naprężenia podczas normalnego użytkowania.

Liczba cykli testowych może być ustawiona przed testem, a zgodność zatrzymuje się automatycznie z alarmem po osiągnięciu ustawionej liczby cykli.

Kluczowe cechy

• Zaprojektowany do mechanicznych testów złączy śrubowych
• Dotyczy oceny złączy ładowania pojazdów elektrycznych
• Obsługuje wymagania testowe złączy IEC 62196
• Prędkość testu: 10 ± 2 obr./min
• Średnica obrotu: 75 mm
• Regulowana wysokość testu: 260–660 mm
• Cykle testowe do 9999
• Wymienne tuleje do różnych rozmiarów kabli
• Konfigurowalne obciążenia testowe od 0,4–70,3 kg
• Automatyczne zatrzymanie i alarm po ustawionych cyklach
• Ręczny wózek podnośnikowy ułatwiający obsługę ciężkich obciążeń

Zasada testu mechanicznego

Próbka testowa jest mocowana w uchwycie i poddawana kontrolowanemu ruchowi obrotowemu wraz z określonym obciążeniem testowym.

Regulowana konfiguracja tulei i masy pozwala na ocenę różnych kombinacji złączy i przewodów pod odpowiednimi warunkami obciążenia mechanicznego.

Pomaga to ocenić:

• Wytrzymałość mechaniczną złącza
• Trwałość złącza śrubowego
• Ochronę przewodu przed nadmiernym uszkodzeniem
• Odporność na naprężenia mechaniczne podczas normalnej pracy
• Niezawodność konstrukcyjną złączy ładowania pojazdów elektrycznych

Parametry techniczne

Konfiguracja tulei i masy jest przedstawiona w poniższej tabeli:
