Tester siły wyciągania pistoletu ładowania EV zgodnego z IEC 62196-3 do testu siły wkładania złącza EV

Tester siły wyciągania pistoletu ładowania EV zgodny z IEC 62196-3 do testu wkładania złącza EV

Przegląd produktu

Aparat do testowania siły wyciągania SNQC1013A jest zgodny z IEC 62196-3:2026, klauzula 16.16, specjalnie opracowany do weryfikacji wydajności wkładania i wyciągania złącza ładowania EV.

Konstrukcja złącza ładowania EV wymaga wygodnej obsługi sprzęgania pistoletu ładowania. Ten sprzęt testujący weryfikuje, czy maksymalna siła wkładania podczas podłączania pistoletu ładowania do gniazda pojazdu mieści się w standardowych limitach specyfikacji.

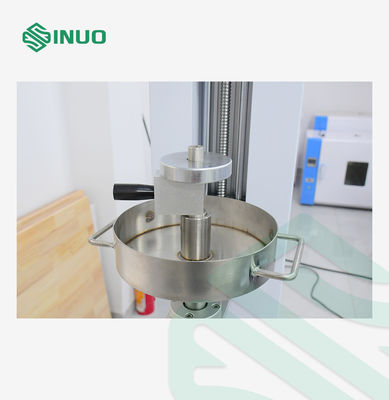

Podczas testu siły wkładania: zamontuj pistolet ładowania pionowo w dół, nałóż standardowy zespół głównego obciążenia na pistolet ładowania. Zwolnij dodatkowe obciążenie 0,8 kg, aby swobodnie spadło z wysokości 5 cm i uderzyło w główny zespół obciążenia. Po uderzeniu pistolet ładowania powinien zostać w pełni włożony do gniazda i osiągnąć wymaganą pozycję styku.

Szeroko stosowany do testowania siły wkładania pistoletu ładowania AC i DC EV, laboratoryjnych testów mechanicznych złączy ładowania EV, testów zgodności złączy ładowania IEC 62196, laboratoriów kontroli jakości nowych części samochodowych zasilanych energią elektryczną.

Zasada działania

Ten tester symuluje rzeczywiste warunki pracy podłączania pistoletu ładowania EV. Poprzez zastosowanie statycznego obciążenia głównego plus obciążenia udarowego od swobodnie spadającego dodatkowego obciążenia, odtwarza rzeczywisty scenariusz wkładania zespołu pistoletu ładowania i gniazda. Monitorowanie wartości siły w czasie rzeczywistym rejestruje siłę wkładania, aby ocenić, czy złącze ładowania może być w pełni osadzone pod standardowymi warunkami obciążenia, weryfikując racjonalność mechanicznej konstrukcji złącza ładowania.

Parametry techniczne:

Cechy produktu

1. Zgodność ze standardami: W pełni zgodny z IEC 62196-3:2026, klauzula 16.16, spełnia wymagania certyfikacyjne testu siły wkładania złącza ładowania EV.

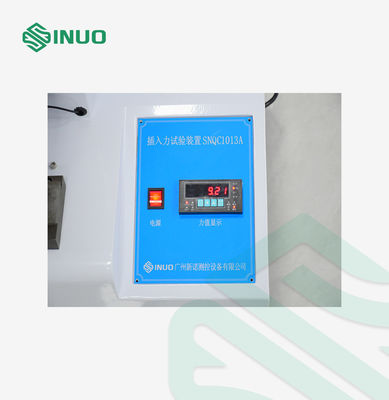

2. Monitorowanie siły w czasie rzeczywistym: Wykorzystuje czujnik ciśnienia impulsowego w połączeniu z przyrządem wyświetlającym, wizualny i natychmiastowy odczyt danych siły.
3. Precyzyjna struktura pozycjonująca: Wyposażony w precyzyjny suwak i długie łożysko prowadnicy liniowej, zapewnia stabilne początkowe pozycjonowanie podczas testu wkładania.
4. Regulowany uchwyt pistoletu ładowania: Konstrukcja z uchwytem zaciskowym, z regulowanym kątem, utrzymuje głowicę pistoletu pionowo w dół podczas testowania.
5. Elastyczna kombinacja wag: Skonfigurowane standardowe wagi główne dla pistoletów ładowania AC/DC, dopasowane do 10 kg kul stalowych do precyzyjnej regulacji wagi w celu spełnienia różnych wymagań testowych.
6. Ręczny system obsługi: Ręczne podnoszenie, ręczne upuszczanie dodatkowego obciążenia, prosta obsługa, niska awaryjność, nadaje się do rutynowych testów zgodności w laboratorium.
