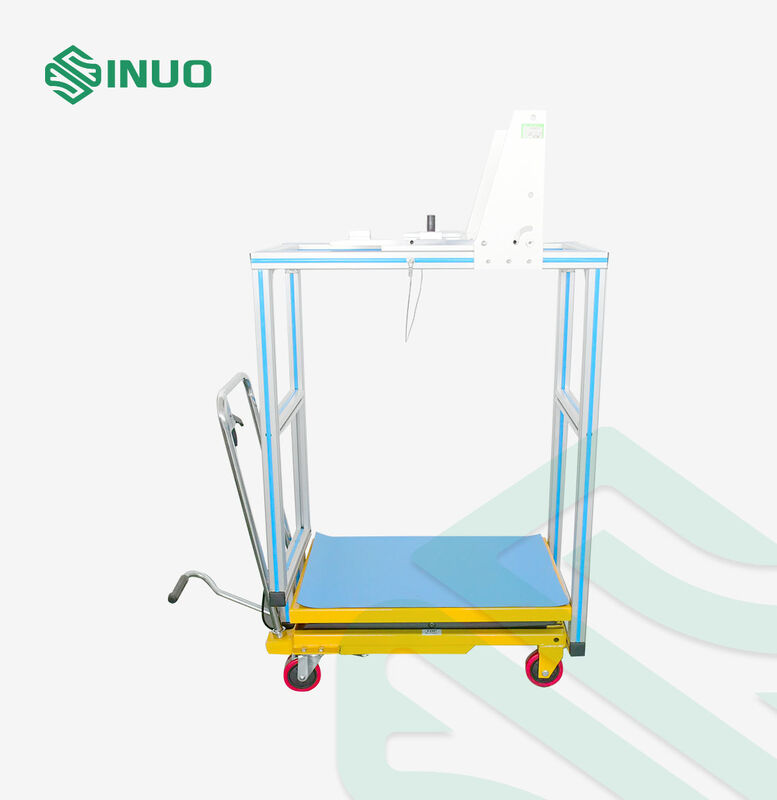

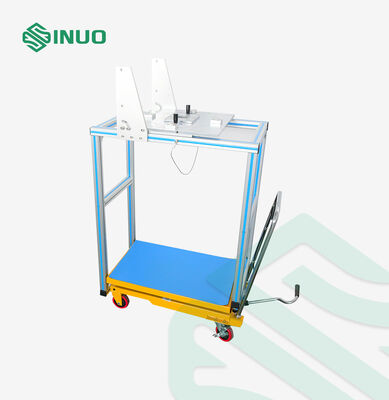

Aparat do badania siły wyciągania i weryfikacji blokowania pojazdów elektrycznych zgodnie z normą IEC 62196-1

Aparat do badania siły wyciągania i weryfikacji blokowania pojazdów elektrycznych zgodnie z normą IEC 62196-1

Nazwa marki: Sinuo
Numer modelu: SNQC1013
MOQ: 1
Cena: Customized
Warunki płatności: T/T
Zdolność do zaopatrzenia: 10 zestawów miesięcznie
Szczegółowe informacje
Miejsce pochodzenia:
Chiny
Orzecznictwo:
Calibration Certificate (Cost Additional)
Stosowana norma:
IEC 62196-1 Rozdział 14.1.5, 14.1.6
Stosowana tabela:
Tabela 5
Metoda działania:
Operacja ręczna
Konfiguracja wagi:
165-750N
Wtyczki testowe:
Dostosowane
Stacja testowa:
Pojedyncza stacja
Szczegóły pakowania:
Obudowa ze sklejki
Możliwość Supply:
10 zestawów miesięcznie
Podkreślić:

Tester siły wyciągania pojazdów elektrycznych zgodnie z normą IEC 62196-1

,

Aparat do weryfikacji blokowania pojazdów elektrycznych

,

Urządzenie do testowania pojazdów elektrycznych z gwarancją

Opis produktu

IEC 62196-1 EV Urządzenie do badań siły wyciągania i zaciskania

Informacje o produkcie:

Urządzenie do badań siły wyciągania i zablokowania jest przeznaczone do badania mechanicznego gniazdek elektrycznych i złączy pojazdu z urządzeniami blokującymi lub zablokowującymi.Sprawdza siłę przyciągania wymaganą do usunięcia wtyczki testowej i sprawdza działanie mechanizmu zamykania.

Urządzenie jest zgodne z odpowiednimi metodami badań określonymi w pkt 14 normy IEC 62196-1:2025.1.5, 14.1.6, rysunki 13 i 14, oraz IEC 62196-3:2026 pkt 14. Wykorzystuje specjalne urządzenie, system zacisku, ciężary główne i dodatkowe ciężary w celu zapewnienia stabilnego i powtarzalnego nakładania siły.

Jest odpowiedni dla producentów złączy do ładowania pojazdów elektrycznych, laboratoriów EVSE, jednostek certyfikujących i laboratoriów badawczych bezpieczeństwa elektrycznego.

Kluczowe cechy:

  • Przeznaczone do badań mechanicznych gniazdek elektrycznych i złączy pojazdu
  • Wspiera weryfikację siły odciągania i testowanie urządzenia zamykającego
  • Stosowane do norm IEC 62196-1:2025 i IEC 62196-3:2026
  • Konfiguracja badania oparta na rysunkach 13 i 14 normy IEC 62196-1
  • W kierunku odciągania pionowego dla kontrolowanego nakładania siły
  • System ładowania oparty na przeciwwagi dla wygodnej obsługi
  • Dedykowane urządzenie do mocowania i mocowania próbek
  • Waga podstawowa i dodatkowa uwzględniona do zastosowania siły badawczej
  • Odpowiedni dla producentów urządzeń do ładowania pojazdów elektrycznych i laboratoriów bezpieczeństwa elektrycznego
  • Kompatybilne z oddzielnie zakupionymi, zgodnymi ze standardem wtyczkami testowymi

Wymogi techniczne:

Siły wycofania

W przypadku, gdy urządzenie jest wyposażone w urządzenie, w którym jest podłączone urządzenie elektryczne, w przypadku gdy urządzenie elektryczne jest podłączone do urządzenia, w którym jest podłączone urządzenie elektryczne, w przypadku gdy urządzenie elektryczne jest podłączone do urządzenia elektrycznego, w przypadku gdy urządzenie elektrycznego jest podłączone do urządzenia elektrycznego, w przypadku gdy urządzenie elektrycznego jest podłączone do urządzenia elektrycznego, w przypadku gdy urządzenie elektrycznego jest podłączone do urządzenia elektrycznego, w przypadku gdy urządzenie elektrycznego jest podłączone do urządzenia elektrycznego, w przypadku gdy urządzenie elektrycznego jest podłączone do urządzenia elektrycznego, w przypadku gdy urządzenie elektrycznego jest podłączone do urządzenia elektrycznego, w przypadku gdy urządzenie elektrycznego jest podłączone do urządzenia elektrycznego, w przypadku gdy urządzenie elektrycznego jest podłączone do urządzenia elektrycznego, w przypadku gdy urządzenie elektrycznego jest podłączone do urządzenia elektrycznego.i ruch akcesorium parzenia jest w dół.

Siła przyciągania gniazda musi spełniać wymagania poniższej tabeli.

Aparat do badania siły wyciągania i weryfikacji blokowania pojazdów elektrycznych zgodnie z normą IEC 62196-1

B. Cechy strukturalne

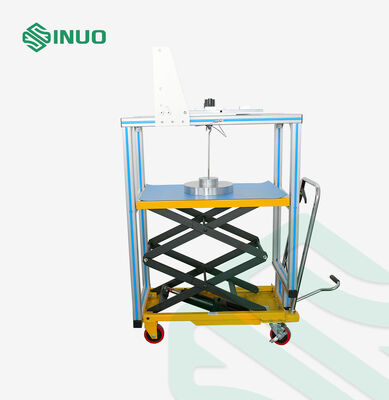

B.1 Urządzenie do kontroli siły przyciągania:

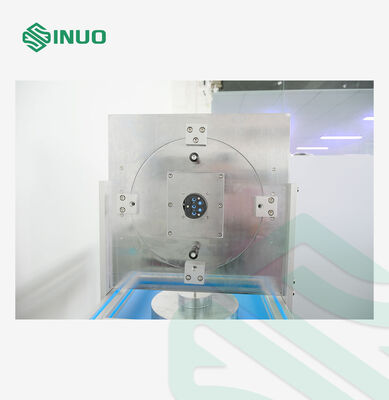

Urządzenie to składa się głównie z urządzenia montażowego, urządzenia ściskającego, masy głównej, masy uzupełniającej i wtyczki testowej.zacisk pociągowy jest zmieniany na przeciwwagę, haczyk ciężarowy jest bezpośrednio podłączony do wtyczki badawczej, a urządzenie do trzymania próbki jest skonfigurowane.

Aparat do badania siły wyciągania i weryfikacji blokowania pojazdów elektrycznych zgodnie z normą IEC 62196-1

Aparat do badania siły wyciągania i weryfikacji blokowania pojazdów elektrycznych zgodnie z normą IEC 62196-1

Aparat do badania siły wyciągania i weryfikacji blokowania pojazdów elektrycznych zgodnie z normą IEC 62196-1

Rysunek 1

B.2 Weryfikacja urządzenia zamykającego:

Aparat do badania siły wyciągania i weryfikacji blokowania pojazdów elektrycznych zgodnie z normą IEC 62196-1

Aparat do badania siły wyciągania i weryfikacji blokowania pojazdów elektrycznych zgodnie z normą IEC 62196-1 Aparat do badania siły wyciągania i weryfikacji blokowania pojazdów elektrycznych zgodnie z normą IEC 62196-1

D. Wtyczki do badań

Wg odpowiednich standardowych arkuszy wtyczka badawcza musi mieć kontakty miękko mielone ze stali utwardzonej o grubości powierzchni nieprzekraczającej 0,8 μm nad ich aktywną długością i rozmieszczone w nominalnych odległościach, z tolerancją ±0,05 mm.

Wymiary kontaktów wtyczek lub odległość między powierzchniami kontaktowymi dla innych typów kontaktów wtyczek muszą być zgodne z minimalnymi wymiarami podanymi w odpowiednich arkuszach standardowych.,z tolerancją+0,010mm

Wtyczki testowe nie są zawarte w tym urządzeniu badawczym, należy użyć tych wtyczek badawczych, które klient zamówił już oddzielnie, w następujący sposób:

Tabela 3

Nie. Standardowy Rysunek nr.: Nazwa KTY
1 IEC62196-2/Ed.3/CDV © IEC(E) STANDARDOWA LISTA 2-ILF Lista 1 WPŁATNIK do pojazdu badawczego: 63 A, 480 V trójfazowy lub 70 A, 250 V jednopasowy 1
2 IEC62196-3/Ed.2/CDV © IEC(E) STANDARDOWA WLĄTKA 3-IVA WŁUTAJĄCY SPOSOBY 2, 3 I 4 WLATAJĄCY SPOSOBY Wylotowy wlot do pojazdu 1

Dla rysunku 13 badanie
Aparat do badania siły wyciągania i weryfikacji blokowania pojazdów elektrycznych zgodnie z normą IEC 62196-1


Dla rysunku 14 badanie

Aparat do badania siły wyciągania i weryfikacji blokowania pojazdów elektrycznych zgodnie z normą IEC 62196-1
