IEC 60884-1:2022 Wielokrotne przenośne gniazda z wylotami urządzenia do badania wytrzymałości mechanicznej

IEC 60884-1:2022 Wielokrotne przenośne gniazda z wylotami urządzenia do badania wytrzymałości mechanicznej

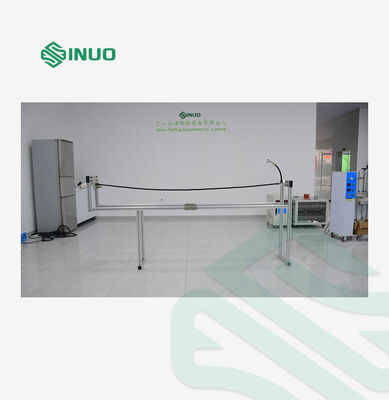

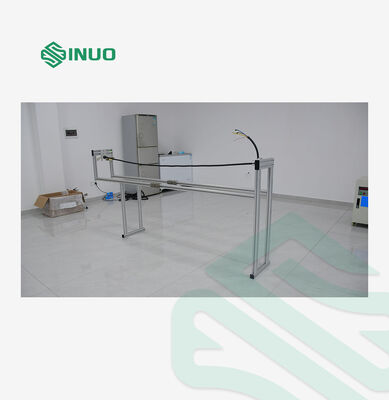

Przegląd produktu

Przyrząd do badania wytrzymałości mechanicznej wielokrotnie przenośnych gniazdek jest przeznaczony do oceny wytrzymałości mechanicznej wtyczek i złączy pojazdu wyposażonych w elastyczne kable.Wspiera procedury badań mechanicznych określone w odpowiednich standardach IEC dla akcesoriów elektrycznych i złączy ładowania EV.

Podczas badania próbkę uwalniano z określonej wysokości i pozwoliło się jej spaść na betonową podłogę.pomoc w ocenie integralności mechanicznej próbki i odporności na uszkodzenia w przewidzianych warunkach badań.

Dzięki dwóm regulowanym wysokościom badań 750 mm i 1000 mm urządzenie to obsługuje różne konfiguracje badań dla obowiązujących wymogów IEC 60884-1 i IEC 62196.Nadaje się do laboratoriów bezpieczeństwa elektrycznego, producentów złączy do ładowania pojazdów elektrycznych oraz urządzeń kontroli jakości.

Kluczowe cechy

• Wykorzystanie wielu standardów:Zaprojektowane do odpowiednich procedur badań wytrzymałości mechanicznej określonych w IEC 60884-1 i IEC 62196.

• Zmienna wysokość badania:Wspiera wysokość upadku 750 mm i 1000 mm.

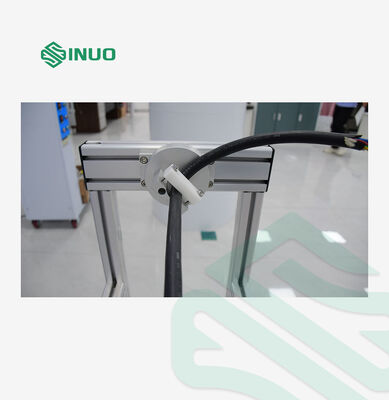

• Zorientowanie sterowanego kabla:Umożliwia 45° obrót elastycznego kabla w punkcie mocowania między kolejnymi spadkami.

• Powtórne badania uderzeń:Wspiera sekwencję badania ośmiokropkową zgodnie z obowiązującą procedurą badania.

• Badanie podłogi betonowej:Pozwala na ocenę integralności próbki po wielokrotnych uderzeniach.

• Stosowanie laboratoryjne i kontrola jakości:Odpowiedni dla producentów akcesoriów elektrycznych, producentów złączy EV i laboratoriów badawczych produktów.

Zasada badania

Metoda badania IEC 60884-1

Próbkę trzymano poprzez elastyczny przewód poziomy, z wolnym końcem przymocowanym do punktu mocowania 750 mm nad podłogą.

Po zakończeniu badania próbka jest sprawdzana pod kątem uszkodzeń, luźnych elementów, nieprzebranych elementów, nieprzebranych elementów, nieprzebranych elementów, nieprzebranych elementów, nieprzebranych elementów, nieprzebranych elementów, nieprzebranych elementów, nieprzebranych elementów, nieprzebranych elementów, nieprzebranych elementów, nieprzebranych elementów, nieprzebranych elementów, nieprzebranych elementów, nieprzebranych elementów.lub oddzielnych części zgodnie z obowiązującymi kryteriami akceptacji.

Metoda badania IEC 62196

Kabel elastyczny, wraz z dodatkową liną lub innym odpowiednim elastycznym przedłużeniem w razie potrzeby, jest mocowany do ściany 1000 mm nad podłogą.zgodnie z specyfikacją dostarczonej procedury badania.

Próbkę umieszcza się z przewodem w poziomie i uwalnia, aby spadła na betonową podłogę.z przewodu obracanego o 45° w punkcie mocowania między kolejnymi kroplami.

Następnie próbkę sprawdza się zgodnie z obowiązującymi wymogami odpowiedniej normy IEC 62196.

Parametry techniczne:

1Wysokość upadku: 1000 mm i 750 mm, regulowana.

2- Czasów zrzucenia: 8.

3Urządzenie obrotowe: 45°, można je obracać we wszystkich kierunkach.

4Rozmiar: L*W*H 2443*360*1132mm
